紀州技研工業株式会社の印字検査装置
【PK110】･【PK420】のご紹介!!

そもそもなぜ印字検査装置が必要なのか

製造ラインの中でIJP(インクジェットプリンター)を用いて印字した内容を目視で確認することは極めて困難となります。仮に小ロット生産であったとしても、印字内容に不備がないかを一つ一つ人の確認することは作業者の負担にもなり、ヒューマンエラーによる見過ごしが起こる可能性があります。

また、文字サイズや文字の品質に関しては人の目では判別付けられないものもあります。

だからこそ！

印字検査装置を使うことにより！

誤印字・印字不足・印字位置のズレ・印字の傾き・印字の有無・ドット抜け・印字濃度など、印字した内容が正常であるかを確認出来る！

製造ラインに組み込めば 作業者の負担軽減が出来る！

そんな印字検査装置で今回ご紹介するのは
【PK110】と 【PK420】の2機種！

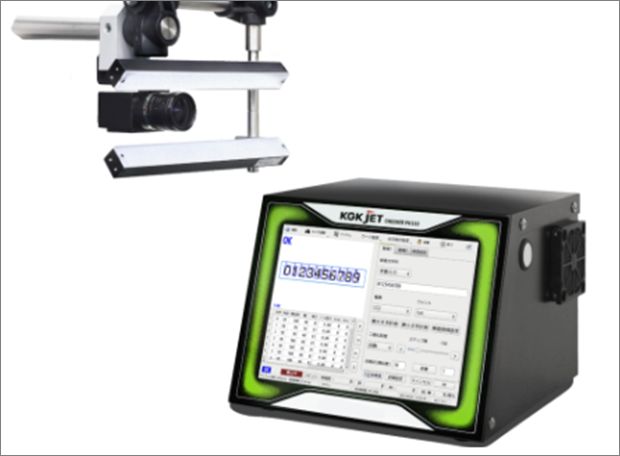

PK110

KGK JET CHECKER PK110

　

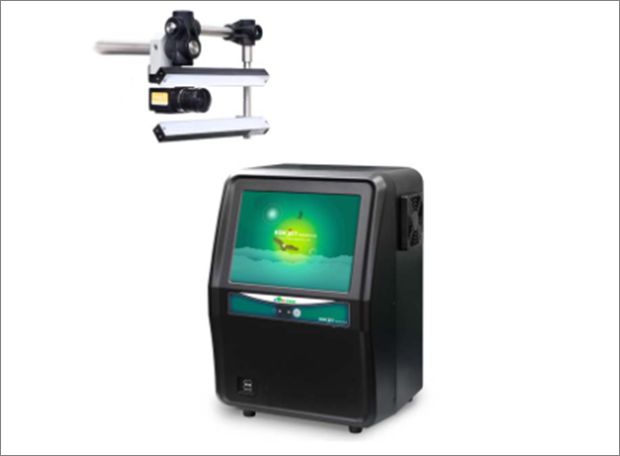

PK420

KGK JET CHECKER PK420

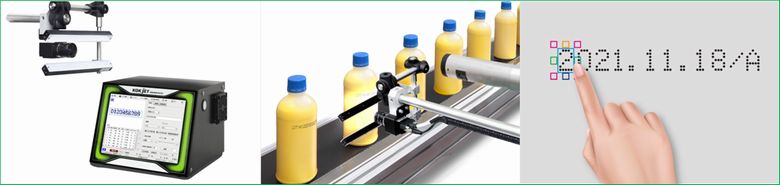

【PK110】の特徴

  • 本体はコンパクトサイズで大画面！
  • 省設置スペースによりテーブル置きやカメラスタンド・コンベヤフレームへの取付可能！
  • 印字領域はタッチパネルで選択できるシンプルな操作！
  • 180万枚の件さ画面を保存可能！
  • 広い視野で印字検査可能！
  • 防水モデルもラインナップ！
PK110 特徴

　

【PK110　製品仕様】

モデル KGK JET CHECKER PK110
登録品種個数 最大20品種
カメラ個数 1個
検査文字種類 英数字、その他の文字は30 文字まで登録可能、それ以外は有無
検査内容 誤印字、印字の不足、印字位置ズレ、印字傾き、印字有無、ドット抜け、印字濃度
検査文字数 1領域あたり最大20文字まで
（検査領域は最大で2個設定可）
日付時間検査 弊社プリンターの仕様に準拠 （年/ 月/ 日）
文字割付機能 弊社プリンターの仕様に準拠
画像保存枚数 最大180万枚（JPEG画像の場合）
入出力信号 入力16 点：品種切替、検査禁止等
出力12 点：OK/NG、運転中、処理中、連続NG、警報等
I/O USB2.0×2、RS-232C×1
処理能力 1画像10字で100ミリ秒 （条件により変化）
電源 AC100-240V ± 10% 50/60Hz 80W
外形寸法 227.9mm(W)×231.2mm(D)×165.5mm(H)
ケーブル類の接続のため、背面に100mm程度のスペースが必要です。
使用環境 5～35℃　20～80%RH （結露なきこと）

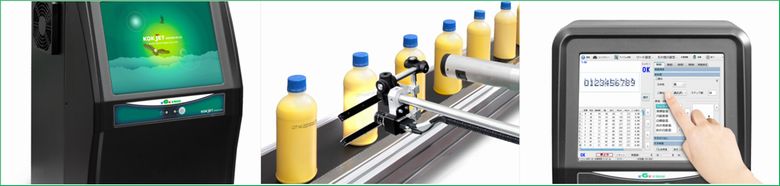

【PK420】の特徴

  • 印字検査だけではなくバーコード検査機能も搭載！
  • 大型カラータッチパネルを採用することで操作し易い！
  • 2つの補助記憶装置(HDDとSSD)間でデータを共有することにより、システム継続稼働に対し、高い信頼性・保全性・保守性を実現！
  • 標準カメラに加えて高解像度カメラもラインナップ！
PK420 特徴

更に!!

検査対象が大きく、設置スペースがない！
大型照明の導入コストが心配！
という方でも！

【PK420】なら！

1回のトリガーで2回のシャッターを切ることで問題を解決！
シャッター毎に全く異なる印字内容
（またはマークやバーコード）
フォントであっても検査することが可能！

　

【PK420　製品仕様】

モデル PK420
登録品種個数 最大1000品種
カメラ個数 1～2個
1カメラで2箇所の検査も可能（条件あり）タマゴインク
カメラ画素数 ●標準カメラ： 30 万画素　　●高解像度カメラ： 500 万画素
検査文字種類 英数字、その他の文字は20文字まで登録可能。それ以外は有無
検査内容 誤印字、印字の不足、印字位置ズレ、印字傾き、印字有無、ドット抜け、印字濃度
検査文字数 1領域あたり最大20文字まで
（検査領域は1カメラにつき最大4個設定可）
日付時間検査 弊社プリンターの仕様に準拠
ナンバリング検査 弊社プリンターの仕様に準拠
文字割付機能 弊社プリンターの仕様に準拠
バーコード検査 ITF、JAN 、CODE39、CODE128、QR、DataMatrix
マーク検査 任意の画像を用いたパターンマッチング機能
画像保存枚数 ●標準カメラ： 最大1800 万枚　　●高解像度カメラ： 最大200 万枚
入出力信号 入力16点：品種切替、検査禁止等
出力12点：OK/NG、　運転中、処理中、連続ＮＧ、警報等
I/O USB2.0×4、RS-232C×1
処理能力 ●標準カメラ： 1 画像10 字で70 ミリ秒　●高解像度カメラ： 1 画像10 字で120 ミリ秒( ともに条件により変化）
電源 AC100V±10％　50/60Hz 500W　※AC200Vにつきましては別途ご相談ください。
外径寸法 300mm(W)×261.2mm(D)×435mm(H)
カメラケーブル等の接続のため、背面に100mm程度のスペースが必要です。
使用環境 5～35℃ 20～80% RH (結露なきこと)

印字検査装置のイメージ動画を是非ご確認ください！！
(※イメージ動画は旧型のPK410となります)

紀州技研の印字検査装置PKシリーズご紹介ムービー

　

印字検査装置【PK110】･【PK420】で
省人化・客先への印字不良排出軽減を！！

　

区切り線

紀州技研工業株式会社では他にもインクジェットプリンターを取り扱っております。
(『紀州技研工業株式会社ＩＪＰのご紹介』・
『紀州技研工業株式会社の新製品【CCS3500】登場！！』御参照)
ご不明な点など御座いました際は、お気軽にラインパック産業までお問合せ下さい。

　
